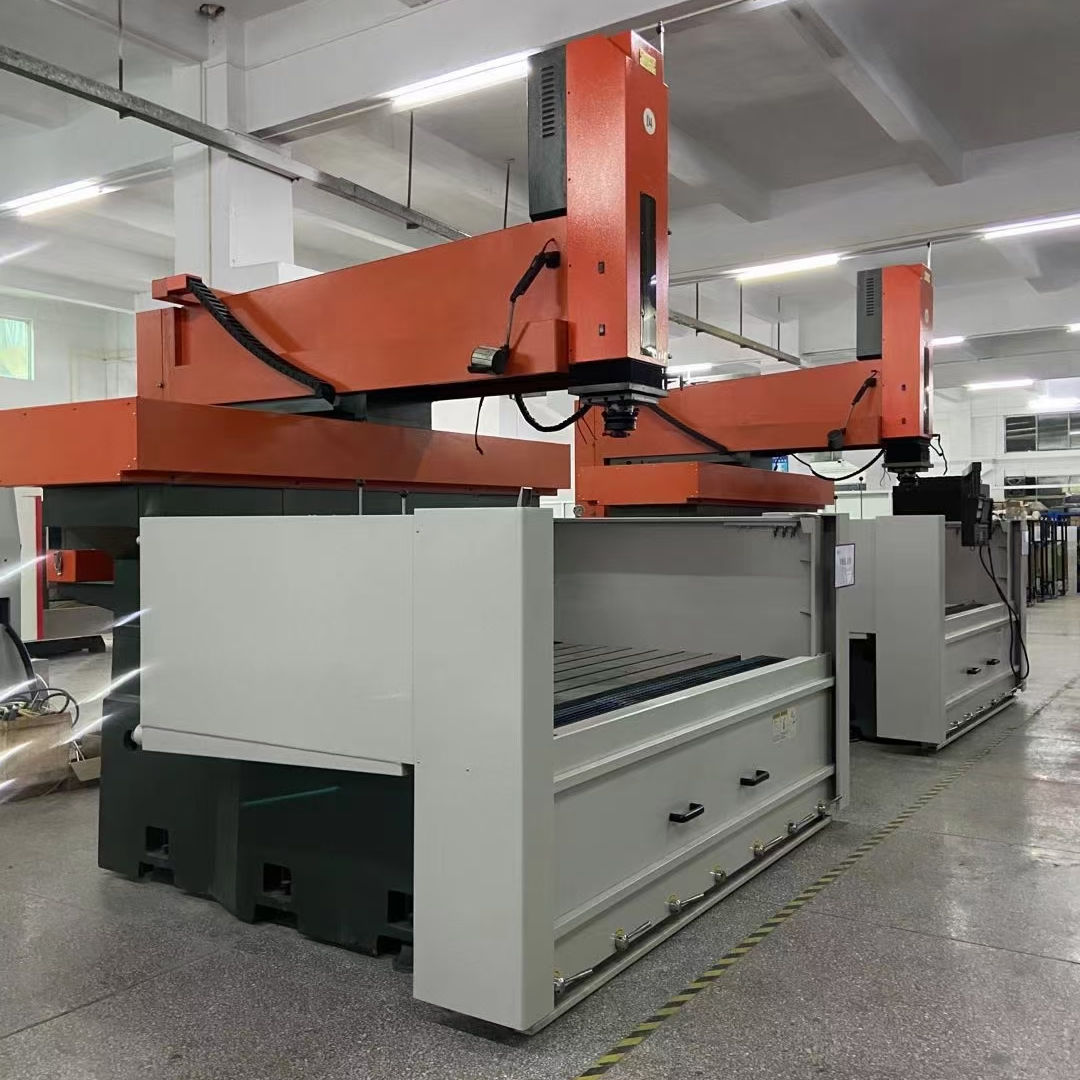

● XY軸移動采用滑枕式結構（牛頭結構），相對移動被加工物的放電結構， 實現數控軸全行程運動的穩定性，消除XY軸移動的起伏誤差和偏轉誤差；
● 采用固定工作臺的形式，承重能力大，不會因工作臺面荷重而影響加工精度，更適合大、中型模具的加工；
● 采用自動供油系統，可自行設定供油量及供油間隔，保證其運動順暢。
● 實現大面積高光潔度、小面積超精PIKA鏡面加工電路：AI數控電源搭載PIKA加工電路，可實現Ra值優于0.1μm的均一性鏡面加工；
● 高精度高效率低損耗：實現機床加工的高精度（重復定位精度≤5μm）、高效率（≥530mm/min）、低電極損耗率（≤0.1%）；
● 自動加工功能：輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后，控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數；
● 自動定位功能：端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等；
● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；
● CNC指令，標準G代碼，ISO代碼；
● 斷電復位，錯誤信息提示功能；
● 安全控制功能：過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。
主要技術參數
項目 | 參數 | |
工作臺尺寸 | 1380×800mm | |

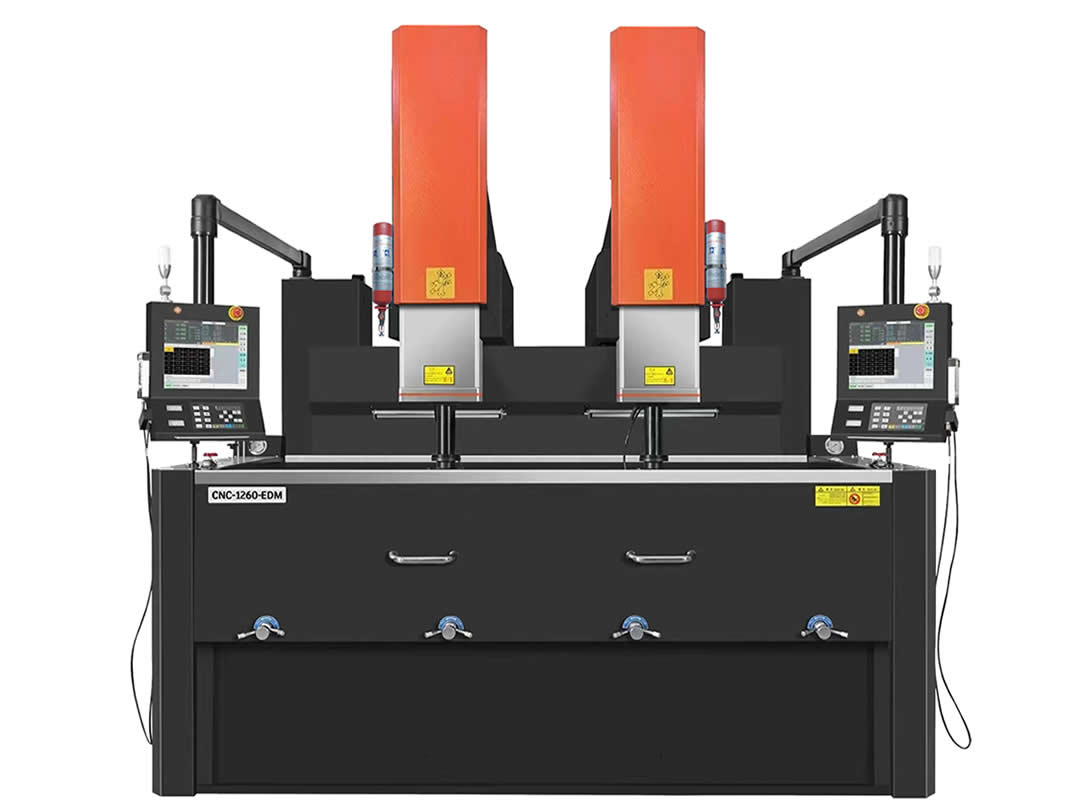

X、Y、Z行程 | 1200×600×450mm（單頭） | 720*600*450mm（雙頭） |
加工液槽內部尺寸 | 2000×1300×600mm | |
承重最大電極重量 | 200kg | |
工作臺承重量 | 4000kg | |
電極板至工作臺面距離（最小/最大） | 500/950mm | |
定位精度 | ≤0.008mm | |
重復定位精度 | ≤±0.003mm | |
油槽開閉方式 | 手動下拉 | |
工作液箱容積 | 1300L | |
電源柜類型 | 懸臂版 | |
顯示屏 | 液晶屏/ TFT-LCD顯示方式 | |
操作系統 | Windows | |
系統語言 | 中、英 | |
輸入方式 | 觸摸屏、鍵盤、U盤、局域網 | |
最小驅動單位 | 0.001mm | |
控制軸數 | 三軸三聯動 | |
總輸入功率 | 9KVA | |
輸入電源 | 380V 50Hz | |
最大加工電流 | 50A | |
最佳表面粗糙度 | ≤0.2um | |
最小電極損耗 | 0.1% | |
最高生產率 | ≥500mm3/min | |
